Минни хидравлични цилиндри

Tonghesheng Machinery е един от конкурентните производители и доставчици на високо-качествени минни хидравлични цилиндри и ние също сме оборудвани с професионална фабрика, добре дошли да купувате продукти за минни хидравлични цилиндри от нашата компания.

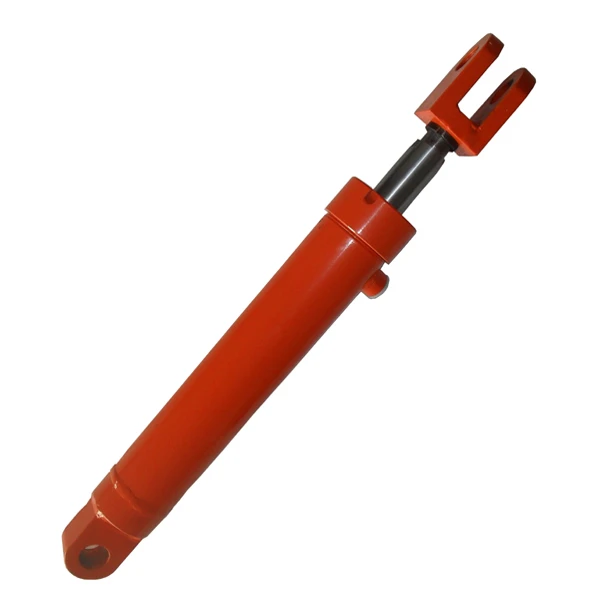

Хидравличните-минни хидравлични цилиндри за тежки условия на работа са проектирани за ултра{1}}взискателни повърхностни и подземни минни приложения, включително изкопни работи, транспортиране, трошене и операции с мобилно оборудване. Изработени от тежки-стенни безшевни тръби от легирана стомана и индукционно-закалени бутални пръти, тези двойно{5}}действащи и единично-действащи телескопични цилиндри осигуряват висока плътност на силата при екстремна структурна умора, непрекъснато ударно натоварване и силно замърсяване на околната среда.

Проектиран за ниски изисквания за поддръжка и дълъг живот на износване, всеки цилиндър използва уплътнителни системи с висока-интегритет, персонализирани конфигурации за монтаж и интегрирани дизайни на възглавницата, за да се осигури надеждно предаване на енергия в тежки-работни среди.





Параметър	Стандартна гама / Спецификация	Персонализирани опции
Диаметър на отвора	40 mm - 500 mm (1,5" - 20")	До 800 мм (31,5")
Диаметър на буталния прът	25 мм - 360 мм (1,0" - 14")	Опции за метрични и имперски цели/кухи
Максимална дължина на удара	До 10 000 мм (393,7")	Много{0}}етапни удължения на удара
Работно налягане	21 MPa - 35 MPa (3,000 - 5,000 PSI)	Проектиране на пиково налягане до 50 MPa (7,250 PSI)
Температурен диапазон	-20 градуса C до +80 градуса C (-4 градуса F до +176 градуса F)	Ниска{0}}температура (-45 градуса C) или висока температура (+200 градуса C)
Материал на цевта	ST52-3 / E355, 27SiMn, 42CrMo (студено изтеглено)	Персонализирана безшевна кована стомана с висока{0}}производителност
Материал на буталния прът	45# / C45, 42CrMo4, 20MnV6	Основен прът от неръждаема стомана (316 / 17-4PH).
Обработка на повърхността на пръта	Твърдо хромирано покритие (мин. 30-50 um)	Двоен хром, HVOF азотиране, никел-хром
Повърхностно покритие (ID/OD)	ID, усъвършенстван до Ra<= 0.2 um; Rod Ground/Polished to Ra <= 0.1 um	Персонализирани изисквания за микро{0}}финиш
Съвместимост с течности	Минерални масла, вода-гликол, синтетични естери	Пожароустойчиви хидравлични течности (HFC, HFD)
Стил на монтаж	Сферично лагерно ухо, краен/централен фланец, щифт, цапфа	Персонализирана OEM{0}}сменяема скоба/фланец





Висок{0}}тежък-стенен варел:Изработен от прецизно студено изтеглени безшевни стоманени тръби (ST52-3 / 27SiMn). Вътрешно усъвършенстван до ID толеранс H8 и повърхностно покритие Ra<= 0.2 um, reducing seal wear and power loss.
Индукционно закален хромиран прът:Буталните пръти преминават през -високочестотно индукционно закаляване (HRC 55-60, дълбочина 1,5-3,0 mm), последвано от прецизно шлайфане и твърдо хромиране (устойчивост на солен спрей до 96-500 часа въз основа на спецификациите за тежки условия на работа).
Много{0}}етапна уплътнителна система:Включва първични PTFE/полиуретанови уплътнения на стъпалата, вторични U-чашечни еластомерни уплътнения, тежко-фенолни износващи се пръстени и двойно-устни метални-чистачки с корпус за блокиране на проникването на фин силициев прах и тор.
Интегрирано омекотяване в края-на-хода:Прогресивните вътрешни амортисьори намаляват въздействието на кинетично забавяне близо до краищата на хода, намалявайки пиковете на налягането и удължавайки живота на рамката на конструкцията.
Тежки{0}}сферични лагери:Термично{0}}обработени-сферични плъзгащи лагери или смазочни сферични плъзгащи лагери поемат ъглова несъосност при условия на динамично натоварване.





Изчисляване на изкълчване и странично натоварване: Long-stroke mining applications evaluate Euler column safety factors (K >= 2.5) при условия на максимална тяга. Водещи пръстени (тефлон с бронзов- пълнеж или фенол, подсилен с плат) увеличават съотношенията на дължината на водача, поемайки големи странични натоварвания.
Замърсяване и абразивно износване:Суб{0}}микронните частици причиняват набраздяване на уплътнението и байпас на течността. Чистачките с двойни-устни изстъргват калта и леда, докато твърдите хромирани слоеве издържат на хлътване от-каменни удари.
Термичен дрейф и високо налягане:Промените в температурата на хидравличната течност влияят върху модула на уплътнението и вискозитета на маслото. Уплътнителните съединения (Viton, PU, ​​PTFE) се избират въз основа на локалния климат и непрекъснатите термични цикли.





Екскаватори и лопати за повърхностен добив:Цилиндрите за задвижване на стрелата, рамото и кофата се справят с непрекъснати ударни сили по време на товарене на скали.
Самосвали и подземни камиони:Много{0}}степенни телескопични подемни цилиндри за-разтоварване на каросерии с голям тонаж.
Подземни покривни опори (задвижвани хидравлични опори):Цилиндрите-на крака и бутаните под високо налягане поддържат целостта на покрива при статични и динамични геоложки натоварвания.
Челюстни и конусни трошачки:Цилиндри за хидравлично регулиране, почистване и освобождаване на трампера, проектирани за силни вибрации на околната среда.
Сондажни платформи и машини за пробиване на тунели (TBM):Захранващи, управляващи и стабилизиращи цилиндри, работещи при непрекъснати високо{0}}честотни цикли.





Избор на материал и възможност за проследяване:Суровите безшевни стоманени тръби и кованите стоманени кръгове се подлагат на ултразвукова проверка и топлинна -проверка на състава на материала.
Прецизно хонинговане и обработка:Цилиндрите се пробиват с дълбок-отвор и се шлифоват на хоризонтални CNC машини за хонинговане, за да се постигне закръгленост, праволинейност и микро-инчови толеранси на повърхността.
Обработка на бутален прът:Струговане, индукционно закаляване, безцентрово шлайфане, галванопластика и полиране до точни толеранси на размерите.
Заваръчен монтаж:Автоматизирано дъгово заваряване под флюс (SAW) и роботизирано MIG заваряване за основи на цилиндри, фланци и портове, последвано от не-разрушителен тест (NDT).
Монтаж на чиста стая:Компонентите се подлагат на ултразвуково почистване преди окончателното сглобяване в контролирана среда, за да се предотврати навлизането на замърсяване с частици в кухините на уплътнението.





Всеки произведен цилиндър се подлага на строги не{0}}разрушителни тестове и изпитване под налягане преди изпращане:

• 100% тестване на хидростатично налягане: Тествано при 1,5x номинално работно налягане (до 50 MPa), за да се провери здравината на конструкцията, целостта на уплътнението и нулев външен теч.
• Тест за вътрешен теч (байпас): Поддържа се при пълно налягане за измерване на спада на налягането и байпас на вътрешното уплътнение при задържане на високо-налягане.
• Тест за триене при ниско-налягане: Работи при ниско начално налягане, за да провери съпротивлението на уплътнението, гладкото движение на хода и липсата на приплъзване-приплъзване.

Проверка на качеството на размерите и повърхността:

• Проверка на размерите на CMM на монтажните интерфейси.
• Ултразвуково откриване на дефекти на критични структурни заварки.
• Измерване на дебелината на хром (магнитен габарит) и тестване със солен спрей (стандарт ASTM B117).





За да получите точна техническа оферта и инженерен преглед, изпратете следните спецификации:
Размерни параметри:Размер на отвора, диаметър на пръта, дължина на хода, затворено/прибрано разстояние и обща разтегната дължина.
Изисквания за налягане:Непрекъснато работно налягане и пикова настройка на предпазния клапан (MPa / PSI).
Изисквания за монтаж:Специфичен стил на монтаж (сферичен лагер, цапфа, фланец, скоба) и диаметри на отворите на щифта.
Условия на околната среда:Диапазон на работна температура, околна среда (вода, прах, суспензия) и тип течна среда (стандартно минерално масло, огнеупорно-).
Подробности за приложението:Работен цикъл, скорост на хода, външни ударни натоварвания и обмен на модели на оборудване (напр. CAT, Komatsu, Epiroc, номера на части на Sandvik, ако е приложимо).
Необходими сертификати и количества:Размери на партиди, протоколи от изпитване на материалите (EN 10204 3.1) и-нужди от проверка от трета страна.
