Персонализирани селскостопански хидравлични цилиндри

Tonghesheng Machinery е един от конкурентните производители и доставчици на високо-качествени персонализирани селскостопански хидравлични цилиндри и ние също сме оборудвани с професионална фабрика, добре дошли да купувате персонализирани селскостопански хидравлични цилиндри от нашата компания.



Персонализираните селскостопански хидравлични цилиндри са създадени да работят при тежки външни условия, включително непрекъснато излагане на мръсотия, ударно натоварване, UV радиация, висока влажност и корозивни торове. Проектирани специално за OEM селскостопанско оборудване и резервни части, тези двойно{1}}действащи и единично-действащи хидравлични цилиндри осигуряват точни граници на механичния ход, интегрирана монтажна геометрия и конфигурации на уплътненията, съобразени със специфични работни цикли на трактор и прикачен инвентар.

В сравнение с--стандартните промишлени цилиндри, селскостопанските агрегати включват тежко-чистачи на пръти, закалени покрития на пръти и опции за механични или хидравлични възглавници за справяне със сериозни механични удари по време на полеви операции. Всеки цилиндър е проектиран така, че да отговаря на прецизните размери на корпуса на превозното средство и работното налягане на хидравличната верига.





Параметър	Стандартна гама / Спецификация	Бележки / Опции
Размер на отвора	1,5 инча до 8,0 инча (38 mm до 203 mm)	Предлага се персонализирано оразмеряване за дизайн
Дължина на удара	4 инча до 120 инча (100 мм до 3048 мм)	До 200 инча за много-степенна телескопична
Работно налягане	2500 PSI до 4500 PSI (17 MPa до 31 MPa)	Оценен за пикова толерантност на ударно налягане
Работна температура	-30 градуса C до +100 градуса C (-22 градуса F до +212 градуса F)	Налични са уплътняващи съединения при ниска{0}}/висока{1}}температура
Материал на тръбата	ST52.3 / E355 / 1020 Прецизно изгладена и шлифована стомана	Грапавост на вътрешната повърхност Ra<= 0.4 um
Материал на буталния прът	42CrMo / AISI 4140 или C45 стомана с висок-проход	Твърдо хромирано покритие от 25 до 50 um дебелина
Твърдост на повърхността на пръта	HRC 55-60 (индукционно закалено)	Устойчивост на солен спрей: ASTM B117 96h до 500h
Уплътнителна система	Халит / Parker / Персонализиран полиуретан и PTFE	U-уплътнения на маншета, двойни-чистачки, износващи се пръстени
Видове монтаж	Скоба, напречна-тръба, щифт-ухо, фланец, цапфа, сферична	Втулки: бронз, закалена стомана или композит
Хидравлични портове	SAE О-Главна на пръстена (ORB), NPTF, BSPP, фланец	Предлагат се интегрирани колектори за течности с двоен порт





Замърсяване-Устойчиво запечатване:Чистачките с двойни-устни полиуретанови пръти активно предотвратяват навлизането на фин прах от реколтата, почва и полски остатъци в уплътнението на уплътнението, предпазвайки вътрешните устни на уплътнението от преждевременно износване.
Индукционно{0}}закалени хромирани пръти:Стоманените пръти с-висока якост се отличават с индукционно закаляване под твърдия хромиран слой, за да се предотврати вдлъбнатина на пръта от летящи камъни, чакъл и сблъсъци.
Тежкотоварни скоби и стойки за уши:Крайните фитинги от лята или кована стомана с-здрави заваръчни съединения предотвратяват напукване от умора при циклични натоварвания на усукване по време на маневри на място.
Вградени противотежестни и пилотни клапани:Директно монтираните или интегрираните клапанни блокове елиминират външния тръбопровод с маркуч, предотвратявайки спукването на маркуча и контролирайки спускането на товара при тежки приспособления.
Устойчиво-на корозия външно покритие:Дву-компонентни полиуретанови системи за боядисване, класифицирани за висока UV експозиция и химическа устойчивост срещу течни торове, хербициди и пръскачки за измиване.

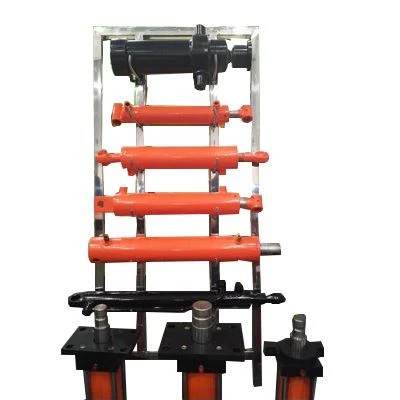

Предни-зареждачи:Високите циклични моменти на огъване изискват извънгабаритни диаметри на пръта, индукционно-закалени повърхности и интегрирани сферични лагери за компенсиране на структурната деформация при натоварвания на кофата извън-центра.
Оборудване за обработка на почвата и разрохквачи:Дълбокото проникване в почвата създава екстремни скокове на налягането и високи непрекъснати вибрации. Конструкциите включват тежки-тръби с изрязани стени, динамични зони на възглавници и високо{2}}опън-закрепващи пръти или заварени конструкции.
Колички за зърно и самосвални ремаркета:Изискват много{0}}степенни телескопични цилиндри, проектирани за стабилно, линейно удължаване. Прътите са прецизно-шлифовани и хромирани-на всеки етап, включващи двойни-стопорни пръстени за поддържане на вертикално подравняване по време на странични натоварвания.
Пръскащи щанги:Механизмите за сгъване на широката стрела изискват прецизни вътрешни префазиращи отвори или балансиращи клапани за синхронизиране на двойки цилиндри, докато работят под непрекъснато излагане на химическа мъгла.





Трактори:3-Точково захващане, кормилни връзки, позициониране на силоотвода (ВОМ).
Комбайни и комбайни:Контрол на височината на хедера, позиционери на макарата, люлеещи механизми на шнека за разтоварване на бункера за зърно.
Машини за обработка на почвата:Сгъваеми-крила, колела за контрол на дълбочината, регулатори на дълбочината на дискова брана.
Сеялки и сеялки:Натискащи-редови единици, задвижващи механизми на маркерно рамо, повдигащи рамена на сгъваема рамка.
Оборудване за сено и фураж:Повдигачи на задната врата на балопреса, опаковчици на бали, люлеещи се рамена на косачка.
Селскостопански ремаркета:Хидравлични ключалки на вратата на багажника, много-степенни самосвални каросерии, нивелиращи крака на теглича.





Механични монтажи:Персонализирани размери на щифтовете, сферични накрайници на пръти, ширини на скоби, места на цапфи и вложки от закалена стомана или само{0}}смазващи се втулки.
Портиране и интегриране на клапани:Персонализирана ориентация на портове, разширени блокове на портове, интегрирани пилотно-управляеми възвратни клапани, последователни клапани и балансиращи клапани.
Разпознаване на ход и позиция:Вътрешни линейни преобразуватели (магнитострикционни или индуктивни) или външни безконтактни превключватели за автоматизирани системи за управление на прикачното оборудване.
Опции за материал и повърхност:Пръти от неръждаема стомана (316/431) за среда с високо-солево покритие, никел-хромирано покритие на пръти или персонализирани цветни-прахови покрития от OEM.
Конфигурации на цилиндър за префазиране:Вътрешни байпасни жлебове в границите на хода, за да позволят серийно хидравлично водопроводно свързване за синхронизирано много{0}}цилиндрово движение.





Работен процес на процеса:
Raw Material Inspection -> CNC Machining & Skiving/Honing -> Rod Induction Hardening & Chrome Plating -> Automated Robotic Welding & Assembly -> 100% Pressure & Leak Testing ->Окончателна порта за качество

Изглаждане и хонинговане на стоманени тръби:Безшевните студено{0}}теглени стоманени тръби се изглаждат и{1}}полират с валяк, за да се постигне покритие на вътрешната повърхност от Ra<= 0.4 um, ensuring long seal life and low dynamic friction.
Обработка и термична обработка на бутални пръти:Пръчковиден-заготовка от въглеродна стомана с висок добив се подлага на CNC струговане, индукционно закаляване до 2 mm дълбочина, безцентрово шлайфане и галвано-покритие с твърд хром (25 до 50 um).
Роботизирано заваряване:Основите на цилиндъра, фланците и ушите на пръта се съединяват с помощта на автоматизирани процеси на заваряване GMAW/MIG с непрекъснат мониторинг на заваръчните шевове, за да се осигури дълбоко проникване и-цялост на съединението без течове.
Сглобяване на чиста стая:Всички компоненти се почистват с ултразвук-преди сглобяване в контролирана среда, за да се елиминират метални стърготини, песъчинки и чужди замърсявания, които причиняват ранна повреда на клапана и уплътнението.





Всеки произведен хидравличен цилиндър се подлага на строг контрол на качеството, за да се провери структурната цялост и хидравличното запечатване преди изпращане:
100% тестване на хидростатично налягане:Всеки цилиндър се тества при 1,5 пъти номиналното работно налягане (до 6000 PSI), за да се провери здравината на структурната заварка и задържането на уплътнението.
Тестване за вътрешен теч (байпас):Налягането се поддържа върху уплътнението на буталото, за да се измери производителността при нулево-отместване за определени продължителности на задържане.
Проверка на уплътнението при ниско{0}}налягане:Тестван при ниски налягания (150 до 300 PSI), за да се провери активирането на устната на уплътнението и да се елиминира сълзенето при ниско-налягане.
Проверки на размери и подравняване:Много{0}}координатно измерване (CMM) и проверки на разстоянието между щифтове-до-щифтове потвърждават точното спазване на допустимите отклонения за инсталация с нулево-напрежение на линии за сглобяване на OEM оборудване.
Адхезия на боята и дебелина на покритието:Тестване за корозия със солен спрей (ASTM B117) и тестване за адхезия с кръстосано люкване съгласно ISO 2409.





За да получите точна техническа оферта и 2D/3D CAD чертеж в рамките на 24 до 48 часа, моля, предоставете следните спецификации:
Работни параметри:Максимално работно налягане (PSI/бар), тип системно масло и диапазон на работна температура.
Изисквания към размерите:Размер на отвора, диаметър на пръта, дължина на хода и разстояние от затворен щифт-до-щифт (прибран).
Монтажна конфигурация:Видове крайни фитинги както за основата, така и за пръта (напр. размер на щифта със скоба, тип втулка, дължина на напречната -тръба).
Хидравлични портове:Тип резба на порта (SAE ORB, NPT, BSPP), размер на резбата и относителна ъглова ориентация спрямо монтажните щифтове.
Работен цикъл и подробности за приложението:Целеви тип машина, очакван годишен брой цикли и специфични фактори на околната среда (прах, сол, излагане на химикали).
Очаквано годишно количество (EAU):Първоначално количество на прототип и планирани годишни производствени обеми.
